Morphious V1은 펠릿 및 과립(granules)의 실시간 형태 분석을 위한 고급 분석 시스템입니다.

이 시스템은 호퍼와 Vibration table을 활용하여 샘플을 수집하고, 자유 낙하 과정에서 CCD 카메라가 모든 형태 정보를 포착합니다.

Morphious V1 주요 특징

• 1. 실험실 및 공장 품질 관리에 최적화
• 2. 반복 측정에서도 높은 신뢰성 제공
• 3. 다양한 형태, 크기 및 분포 분석 가능
• 4. 펠릿, 과립 및 분말의 크기 및 형태 분포 시스템

고성능 크기 및 형태 분석 시스템

일정한 크기와 모양을 가진 펠릿은 후속 공정의 품질 보증에 매우 중요합니다.

품질을 실시간으로 분석하면 생산 과정에서 신속한 대응이 가능하며, 이는 경쟁력 향상에 큰 기여를 합니다.

Morphious V1은 다양한 산업에서 사용되는 플라스틱 과립 및 펠릿의 특성을 분석하는 장비입니다.
이 시스템은 입자의 크기 및 형태를 정밀하게 측정하고 분포를 분석하여 제품 품질을 더욱 향상시킵니다.

• 이 시스템은 실험실 샘플 분석뿐만 아니라, 생산 라인에서 실시간 품질 검사 가능합니다.
• 바이패스 시스템을 통해 생산 과정 중 직접 샘플링 및 분석합니다.
• 불량이 발생하면 신속하게 수정하여 생산 효율 극대화 시킬 수 있습니다.

고해상도 이미지 분석을 통한 정밀 검출

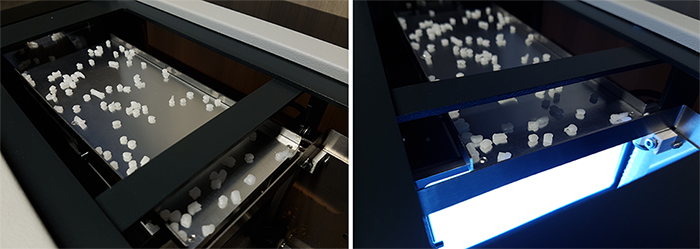

이 시스템은 호퍼를 사용하여 샘플을 진동 테이블에 배치한 후, 과립을 자유 낙하시키는 방식으로 작동합니다.
낙하 중 CMOS 카메라 시스템이 입자의 모든 형태적 특징을 포착하며, 결함을 쉽게 시각화 및 정량화할 수 있습니다.

검출 가능한 대표적인 결함:

• 테일(Tails), 클러스터(Clusters), 스미어(Smears), 시트(Sheets), 청크(Chunks), 잡물(Junk)
• 잘린 펠릿이 붙어 있는 경우(Neatly Cut Pellets - 스틱킹 펠릿, 더블릿, 트리플릿)
• 용융 균열(melt fracture) - 샤크 스킨(shark skin), 미세 입자(fines)
• 냉각이 불완전한 오리피스 홀 - 국수(noodles), 마카로니(macaronis), 도그 본(dog bones), 작은 입자(smalls), 미세 입자(fines)

소프트웨어 및 데이터 분석 기능

• 1. 정확한 품질 평가를 위한 다양한 시각화 기능 제공

  • 2. 입자 분포 플롯(Distribution plots) → 과립의 일관성 및 균일성 분석
  • 3. 과거 체가름 방식(sieving method)보다 훨씬 정밀한 정보 제공
  • 4. 생산 품질 향상을 위한 개선점 도출 가능

• 5. 사용자 정의 기준 설정 가능

• 6. 품질 관리(QC)를 위한 작업자, 제품 정보, 로트 번호, 공정 인터페이스 등의 데이터 입력 가능
• 7. 실시간 분석 결과는 그래프 및 테이블 형식으로 표시 및 출력 가능
• 8. 분석 결과 데이터는 데이터베이스에 저장되며, 손쉽게 검색 및 평가 가능
• 9. 품질 관리 목적에 맞게 맞춤형 분석 레시피 저장 가능
• 10. 시간당 최대 50kg까지 검사 가능 → 모든 과립을 분석 가능
•

고급 소프트웨어 기능

• 1. 모듈형 설계(Modular architecture)
• 2. 최적화된 조명 기술(Optimal lighting techniques)
• 3. 실시간 이미지 분석(Real-time image analysis)

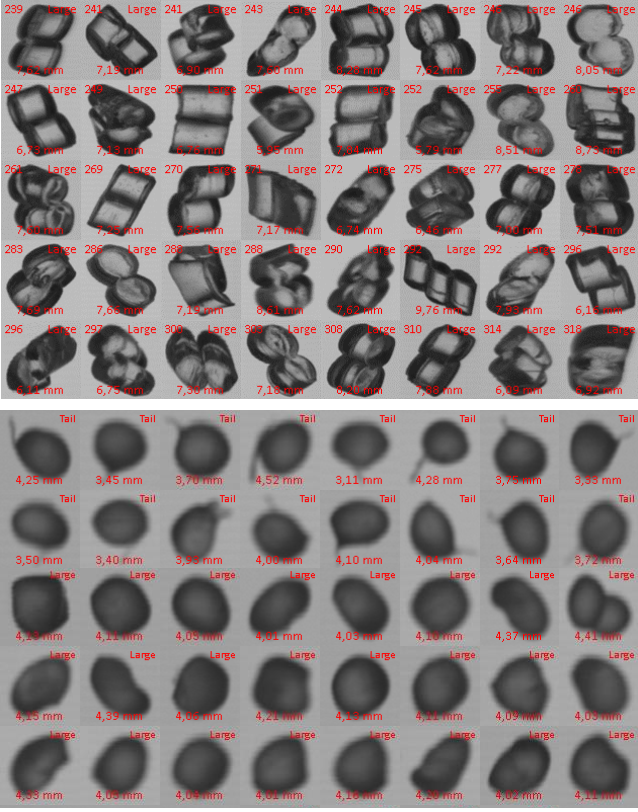

• 4. 클러스터 플롯(Cluster plots) 및 모자이크 뷰(Mosaic view) 지원
• 5. 시간 경과 분석(Time evolution) 및 공정 동기화(Process synchronization)
• 6. 외부 애플리케이션 인터페이스(Interface for external applications) 지원
• 7. 오픈 데이터베이스(Open database) 구조로 확장 가능
